Gradeador de Garfos

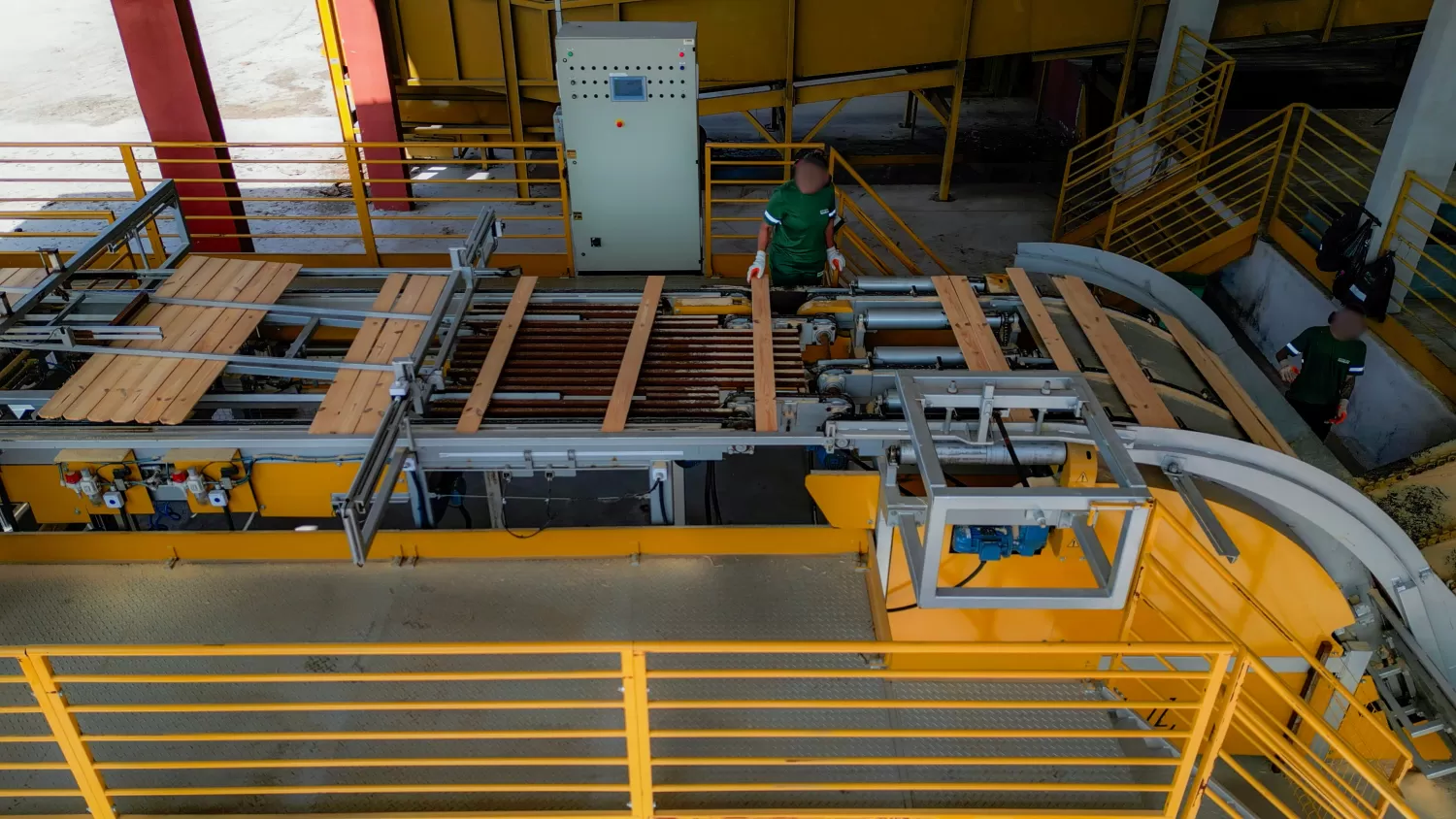

Equipamento projetado para receber tábuas da linha de produção e gradear ou empacotar as tábuas de forma automática. Linhas: GG2, GG2 Plus e GG4.

Sistema de espaçamento de tábuas
Unitizador de tábuas
Plataforma de operação
Motorização e automação
Proteções de segurança em conformidade com a NR12.

Benefícios:
CLP com registro de produção diária e contínua com zeramento manual;
Alto rendimento;
Equipamento para gradeamento de pacotes de madeira com larguras de mesma bitola e espessuras de mesma bitola;
Possibilidade de gradear madeira com ou sem destopo;
Compatível apenas com madeiras refiladas (sem casca).

Opcionais:
Garfos extras
Range de medidas variáveis sob consulta

CARACTERÍSTICAS TÉCNICAS

ESPECIFICAÇÕES TÉCNICAS	GG2	GG2PLUS	GG4
Número de garfos no elevador	2	2	4
Número de linhas da unitizadora	4	4	6
Comprimento da madeira	900 a 1.800 mm	1.800 a 3.100 mm	1.800 a 4.000 mm
Espessura da madeira	11 a 50 mm	11 mm a 15 mm (1.800 mm a 2.500 mm de comprimento) 16 mm a 50 mm (1.800 mm a 3.000 mm de comprimento)	11 mm a 15 mm (1.800 mm a 2.500 mm de comprimento) 16 mm a 20 mm (1.800 mm a 3.000 mm de comprimento) 21 mm a 50 mm (1.800 mm a 4.000 mm de comprimento)
Largura da madeira	50 mm a 300 mm	50 mm a 300 mm	50 mm a 300 mm
Produto	Tábua serrada e bloco quadrado (relação da largura da tábuas deve ser 3 vezes maior do que a sua espessura)	Tábua serrada e bloco quadrado (relação da largura da tábuas deve ser 3 vezes maior do que a sua espessura)	Tábua serrada e bloco quadrado (relação da largura da tábuas deve ser 3 vezes maior do que a sua espessura)
Tipo de madeira	Refilada (sem variação na largura e sem casca)	Refilada (sem variação na largura e sem casca)	Refilada (sem variação na largura e sem casca)
Largura máxima dos pacotes*	1.200 mm	1.200 mm	1.200 mm
Altura máxima dos pacotes**	1.500 mm	1.500 mm	1.500 mm
Número de camadas / ciclos por minuto	Até 7	Até 7	Até 7
Controle de operação	CLP	CLP	CLP
Sistema pneumático	Incluso	Incluso	Incluso
Especie da madeira	Pinus, eucalipto, teca, gmelina	Pinus, eucalipto, teca, gmelina	Pinus, eucalipto, teca, gmelina
Umidade da madeira	Seca ou verde	Seca ou verde	Seca ou verde
Aplicações	Pátio, estufa e empacotamento	Pátio, estufa e empacotamento	Pátio, estufa e empacotamento
Sistema de elevação	Hidráulico	Hidráulico	Hidráulico
Acionamento	Painel elétrico	Painel elétrico	Painel elétrico
Fiação	Completa do equipamento até o painel	Completa do equipamento até o painel	Completa do equipamento até o painel

* Não é recomendado gradear madeira com espessura menor que o indicado devido a distância entre os garfos em relação ao comprimento da madeira dar a possibilidade de flambagem na tora.

*Pacotes mais largos sob consulta

**Pacotes mais altos sob consulta
